Im Rahmen von better.energy ist es möglich, jetzt auch Fan Coils oder auch Gebläsekonvektoren automatisiert zu regulieren. Somit wurde ein weiterer Meilenstein nicht nur für Betterspace, sondern auch für alle Nichtwohngebäude wie Krankenhäuser, Bürogebäude, Hotels und Schulen geschaffen. Denn eine ganzheitliche Wärme- und Klimasteuerung in Gebäuden senkt Energiekosten, CO2-Emissionen und schont Ressourcen.
In diesem Blogbeitrag erklären wir dir, wie unsere neue Steuerung von Fan Coil-Klimasystemen funktioniert und für welche Arten von Fan Coil-System sie geeignet ist. Wir zeigen, welche Vorteile das smarte System hat und erklären und wie die Installations- und Nachrüstmaßnahmen in Bestandsgebäuden aussehen.
Gebläsekonvektoren, auch Fan Coils genannt, sind dezentrale Klima-Lösungen und gehören zur Gruppe der Luft-Wasser-Klimaanlagen. Gebläsekonvektoren werden zur Heizung, Kühlung und Belüftung von Räumen eingesetzt. Anders als bei Klimaanlagen, welche mit großen Kältemittelmengen arbeiten, nutzen Fan Coils Wasser als Wärmeträgermedium. Fan Coils bestehen im Grunde aus einem elektrisch angetriebenen Ventilator und einem Wärmeübertrager.
Welche Arten von Fan Coils werden gesteuert?
Die neue automatische Gebläsekonvektoren-Steuerung mit better.energy ist sowohl für Zwei- als auch Vier-Leiter-Systeme sowie EC- und 3-Geschwindigkeits-Fan Coils einsetzbar und kann zudem in Kombination mit smarten Heizkörperthermostaten gesteuert werden. Das heißt, wenn in Räumen sowohl ein Heizkörper als auch ein Fan Coil vorhanden ist, werden diese zentral gesteuert und verwaltet.
So hilft die neue Steuerung von Fan Coil-Klimasystemen mit better.energy in Kliniken, Hotels, Bürogebäuden und Bildungseinrichtungen nicht nur effizient zu heizen, lüften und zu kühlen, sondern auch nachhaltig Energie und Kosten einzusparen.
Anwendungsgebiete von der automatischen Fan Coil-Steuerung better.energy:
- EC-Fan Coils
- Drei-Geschwindigkeit-Gebläsekonvektoren
- Zwei-Leiter-Fan Coils
- Vier-Leiter-Gebläsekonvektoren
„Mit der neuen intelligenten Fan Coil-Steuerung von better.energy ist uns ein Meilenstein im Gebäude-Energiemanagement gelungen.“
– Benjamin Köhler, Managing Director Betterspace
Einfach nachrüsten ohne teure Umbaumaßnahmen
Die Installations- und Nachrüstmaßnahmen der Gebläsekonvektor-Steuerung mit better.energy ist ohne großen Mehraufwand möglich. Zunächst muss ein LoRaWAN-Gateway oder je nach Gebäudegröße und -beschaffenheit auch zwei installiert werden. Dieses stellt die Verbindung zwischen der Software better.energy und den smarten Gebläsekonvektor-Thermostaten her.
Anschließend werden die Thermostate in allen Räumen gegen LoRaWAN-fähige Fan Coil-Thermostate von MClimate ausgetauscht. MClimate hat sich auf die Entwicklung von IoT-Hardwaregeräten und Softwarelösungen spezialisiert. Im nächsten Schritt müssen die Fan Coil-Thermostate verkabelt werden.
Hier wird auf die bereits vorhandenen Kabel zurückgegriffen und es müssen keine neuen Kabel im Gebäude gezogen werden. Wir empfehlen die Verkabelung von einer Fachkraft durchführen zu lassen. Eine genaue Beschreibung, wie die Thermostate angeschlossen werden müssen, erhalten Sie von uns.
Nach dem erfolgreichen Austausch der LoRaWAN Fan Coil-Thermostate wird die Softwarelösung better.energy mit den neuen Wandthermostaten durch das vorher installierte Gateway verbunden. Bei LoRaWAN handelt es sich um einen modernen Funkstandard, der eine kabellose Verbindung und Steuerung von Thermostaten innerhalb ganzer Gebäudekomplexe erlaubt und unabhängig von deinem Gebäudenetzwerk funktioniert
Die wichtigsten Vorteile von Fan Coils:
- Reduzierte Kältemittelmenge in Gebäudeanlagen
- Leiser und komfortabler Betrieb
- Einfache Installation sowie geringere Installationskosten
- Bedarfsgerechte und schnelle Bereitstellung von Wärme und Kälte
- Hoher Umwelt- und Klimaschutz durch Wasser als Wärmeträger
- Integrierbar in Gebäudeautomation
Die Web-Verwaltungsplattform better.energy für eine bessere Übersicht und Vernetzung
Mit den neuen Features der intelligenten Energiemanagement-Lösung better.energy verwandelt sich dein Gebäude in ein Smart Building. Vor allem durch die Online-Verwaltungsplattform, welche deine smarte Schaltzentrale in deinem Gebäude ist, wird die neue Fan Coil-Steuerung noch flexibler, transparenter und übersichtlicher. Durch den Webzugang kann immer und von überall eingegriffen werden. Das stellt gegenüber schwerfälliger Gebäudeleittechnik einen großen Vorteil dar.
„Die neue optimierte und belegungsabhängige Steuerung von Fan Coils und Heizungen bietet Gästen, Patienten und Angestellten noch mehr Komfort und ist ökologisch wie ökonomisch ein echter Zugewinn.“
– Benjamin Köhler, Managing Director Betterspace
Wie funktioniert die Steuerung der Gebläsekonvektoren in Nichtwohngebäuden?
Für die automatische und belegungsabhängige Steuerung deiner Gebläsekonvektoren stehen dir zwei verschiedene Möglichkeiten zur Verfügung: Modus und Regeln. Dadurch hast du eine enorme Flexibilität.
1. Der Modus für generelle Einstellungen zur Steuerung deiner Fan Coils
Mit der Modus-Einstellung kannst du für verschiedene Jahreszeiten konfigurieren, ob deine Fan Coils heizen oder kühlen und welche Regeln aktiviert sein sollen und welche nicht. Der Modus hilft dir für den Standort also globale Einstellungen zur Steuerung deiner Fan Coils für einen bestimmten Zeitraum zu definieren.
Folgende Einstellungen kannst du innerhalb eines Modus definieren:
- Für welchen Standort der Modus gilt, insofern du mehrere Standorte hast
- Der Zeitraum, für welchen der Modus Gültigkeit besitzt
- Ob alle Regeln deaktiviert und täglich die Temperatur auf eine voreingestellte Wunschtemperatur gesetzt werden soll
- Kindersicherung bei allen Geräten aktivieren oder deaktivieren
- Allgemeines Uplink-Intervall definieren
- Ob deine Heizkörper an oder aus sind, insofern welche in deinem Gebäude verbaut sind
- Ob deine Fan Coils heizen, kühlen und/oder lüften
2. Regeln für Einstellungen zur Steuerung deiner Fan Coils
Mit Regeln kannst du auf Basis von bestimmten Events und Konditionen automatisiert eine Aktion auslösen, sodass die Temperatur in den einzelnen Räumen deines Gebäudes automatisch reguliert werden. Einzelne Regeln können zudem zu einem Regelset kombiniert werden.
Dabei folgen alle Regeln dem einfachen Prinzip von: „Wenn-Dann“. Das heißt, wenn etwas passiert, dann soll unter bestimmten Bedingungen eine Veränderung der Temperatur vorgenommen werden. Dadurch ist die automatisierte Steuerung deiner Fan Coils maximal flexibel..
Folgende Regeln kannst du unter anderem definieren:
- Temperatur-Ober- und Untergrenzen
- Zeitbasierte Anpassungen der Temperaturen
- Offene-Fenstererkennung durch Fensterkontakte
- Temperaturabfall
- Zurücksetzen der Temperaturen
- Tag- und Nachtabsenkungen
- Belegungsabhängige Anpassung der Temperatur

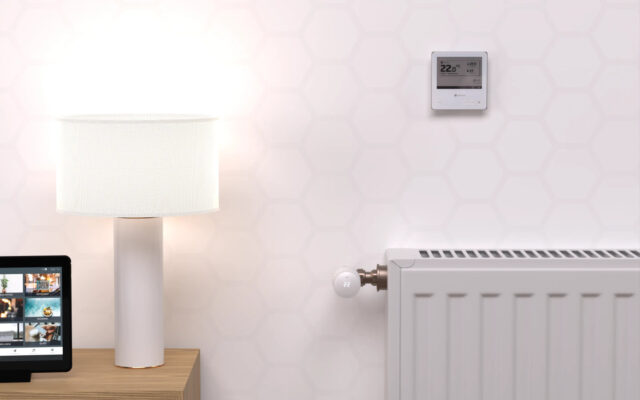

Die intelligente Einzelraum-Steuerung gemeinsam für Heizkörper und Fan Coils
Mit der intelligenten Steuerungssoftware better.energy lassen sich auch Fan Coils und Heizkörper kombiniert steuern und das ganz ohne schwerfällige Gebäudeleittechnik. Durch den einfachen Austausch der Thermostate an den Gebläsekonvektoren und Heizkörpern lassen sich beide vollautomatisch regulieren und aufeinander abstimmen.
Über die Modi und Regeln werden die Heizkörper und Gebläsekonvektoren so energieeffizient und belegungsabhängig reguliert. Das spart bis zu 31 Prozent Energie in deinem Gebäude.
Ein Praxisbeispiel für die intelligente Steuerung von Gebläsekonvektoren und Heizkörpern
Nehmen wir an, du hast in deinem Gebäude sowohl Heizkörper als auch Fan Coils verbaut und es ist Frühling. Deine Fan Coils sind in diesem Fall ausgeschaltet, weil das Kühlen der Räume noch nicht notwendig ist. Das Fan Coil-Thermostat dient in diesem Fall zur Messung der Temperatur im Raum und zur Einstellung der gewünschten Temperatur.
Das Gebläsekonvektor-Thermostat misst 18 °C Raumtemperatur. Der Nutzer möchte jedoch 20 °C und stellt dies am Wandthermostat ein. Über die intelligente Software wird diese Wunschtemperatur nun an die smarten Heizkörperthermostate übermittelt und die Heizkörper beginnen zu heizen, bis die gewünschten 20 °C erreicht sind.
Du willst deine Fan Coils automatisiert und energieeffizient steuern?
Der vorliegende Beitrag hat dir einen kleinen Einblick in die intelligente Steuerung mit der Software better.energy gegeben. Wenn du wissen willst, was genau möglich ist, wie die Implementierung in deinem Gebäude verläuft und welche Kosteneinsparungen du erzielen kannst, dann lass dich kostenfrei und unverbindlich von unseren Experten beraten.
